Плагин для UCCNC — UCCNCCutStart

Плагин осуществляющий переход инструмента на точку траектории ближайшую к текущему положению, либо переход на начало ближайшей траектории. Кроме перемещения плагин осуществляет подготовку к началу реза с точки траектории.

Плагин UCCNCCutStart 0.00 KB 105 downloads

Плагин перехода на траекторию. ...

Скачать

Плагин работает исключительно с программой UCCNC и предназначен для систем газо-плазменной резки. Хотелось бы обратить внимание на тот факт, что траектория обрабатывается без учета координаты Z — по этому этот плагин не применим для фрезерных ЧПУ и прочих систем, где важна координата по Z.

Для запуска плагина необходимо распаковать содержимое самораспаковывающегося архива в папку плагинов (Обычно это «c:UCCNCplugins») и после входа в программу активировать его.

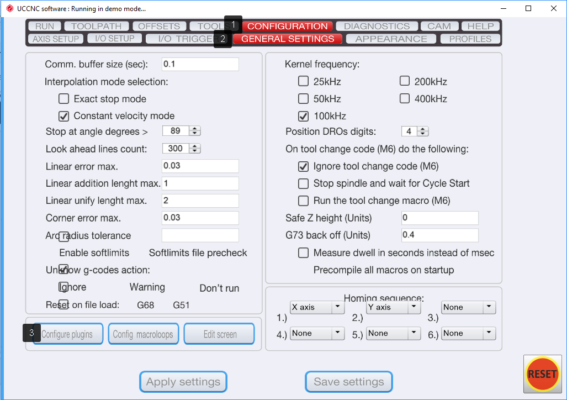

Для активации выберете вкладку «configuration->general settings» и нажмите кнопку «Configure plugins».

Далее выберите в строке плагина UCCNCCutStart «Call startup» и «Enabled». А так же можете отконфигурировать его нажав на кнопку «Configure».

Здесь Action Button Id — это идентификатор кнопки, который будет вызывать переход на траекторию, а Start button id — идентификатор кнопки, которая будет вызывать переход на начало траектории. Если не хотите добавлять кнопки на рабочий экран можете привязать сочетания клавиш к этим функциям.

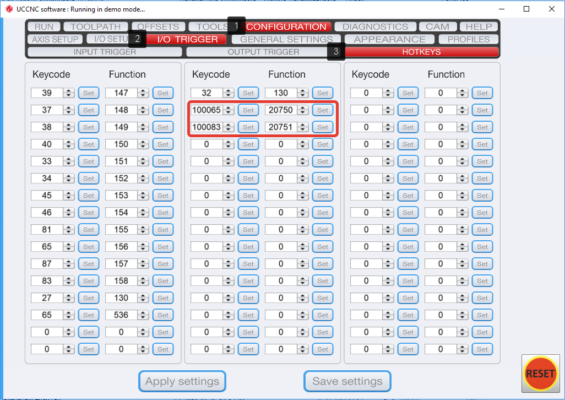

Для этого выберите вкладку «Configureation->I/O Trigger->HotKeys». На этой вкладке установите привязку этих команд на определенные сочетания клавиш.
